外周回転
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 調製矢 | 装入装置 | |||||||||
φ | φ | φ | φ | φ | φ | ||||||||
RSM-1S2 | 14 | 2 | 8 | 2 | 12 | 30 | 0.75 | 7 | 300 | 特別注文 | 特別注文 | ||
RSM-2D4 | 28 | 6 | 14 | 5 | 25 | 50 | 2.2 | 15 | 500 | 特別注文 | 特別注文 | ||
RSM-3D4 | 40 | 6 | 22 | 5 | 30 | 90 | 3.7 | 30 | 1,800 | 特別注文 | 特別注文 | ||
RSM-4D4 | 50 | 6 | 27 | 5 | 40 | 120 | 5.5 | 40 | 2,000 | 特別注文 | 特別注文 | ||
RSM-5D4 | 60 | 6 | 32 | 6 | 50 | 150 | 7.5 | 50 | 8,000 | 特別注文 | 特別注文 | ||
RSM-6D4 | 70 | 8 | 40 | 8 | 60 | 150 | 15 | 60 | 12,000 | 特別注文 | 特別注文 | ||
RSM-8D4 | 100 | 10 | 65 | 10 | 80 | 250 | 22 | 80 | 16,000 | 特別注文 | 特別注文 | ||
RSM-10D4 | 120 | 10 | 80 | 10 | 100 | 300 | 30 | 100 | 30,000 | 特別注文 | 特別注文 | ||
RSM-15D4 | 120 | 10 | 80 | 10 | 100 | 300 | 30 | 100 | 30,000 | 特別注文 | 特別注文 |
ロータリー式
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 調製矢 | 装入装置 | ||||||||||
φ | φ | φ | φ | φ | φ | |||||||||
RSM-1S2 | 6 | 0.5 | 4.0 | 0.5 | 10 | 10 | 20 | 0.4 | 1 | 200 | 特別注文 | 特別注文 | ||
RSM-2S2 | 8 | 2 | 5 | 2 | 8 | 2 | 16 | 14 | 30 | 0.75 | 3 | 250 | 特別注文 | 特別注文 |
RSM-3S2 | 12 | 3 | 8 | 3 | 12 | 3 | 25 | 22 | 45 | 2.2 | 6 | 350 | 特別注文 | 特別注文 |
RSM-4S2 | 18 | 3 | 12 | 3 | 18 | 3 | 35 | 28 | 70 | 3.7 | 8 | 1,500 | 特別注文 | 特別注文 |
RSM-5S2 | 25 | 3 | 16 | 3 | 25 | 3 | 45 | 46 | 90 | 5.5 | 20 | 2,500 | 特別注文 | 特別注文 |
RSM-6S2 | 30 | 3 | 24 | 3 | 30 | 3 | 55 | 50 | 100 | 7.5 | 25 | 3,500 | 特別注文 | 付 |
RSM-4S4 | 25 | 6 | 18 | 5 | 25 | 6 | 35 | 60 | 5.5 | 35 | 1,500 | 特別注文 | 特別注文 | |
RSM-5S4 | 32 | 6 | 20 | 6 | 32 | 6 | 45 | 90 | 7.5 | 50 | 2,500 | 特別注文 | 特別注文 | |
RSM-6S4 | 38 | 8 | 25 | 8 | 38 | 8 | 55 | 100 | 11 | 65 | 3,500 | 特別注文 | 付 | |
RSM-8S4 | 50 | 10 | 32 | 10 | 50 | 10 | 75 | 150 | 22 | 90 | 8,000 | 特別注文 | 特別注文 | |
RSM-10S4 | 60 | 10 | 50 | 10 | 60 | 10 | 95 | 200 | 30 | 120 | 12,000 | 特別注文 | 特別注文 | |
RSM-15S4 | 80 | 15 | 75 | 15 | 80 | 15 | 150 | 200 | 55 | 150 | - | 特別注文 | 特別注文 |

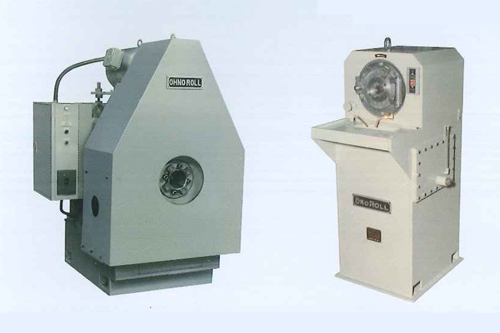

内外回転式
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 装入装置 | ||||||||||
φ | φ | φ | φ | φ | φ | ||||||||
RSM-1SD4 | 18 | 2 | 8 | 2 | 12 | 30 | 1.5 | 0.4 | 7 | 400 | 特別注文 | ||
RSM-2SD4 | 28 | 6 | 14 | 3 | 25 | 50 | 3.7 | 0.75 | 15 | 1,400 | 特別注文 | ||
RSM-3SD4 | 38 | 6 | 22 | 5 | 35 | 90 | 5.5 | 1.5 | 35 | 2,500 | 特別注文 | ||
RSM-4SD4 | 50 | 6 | 27 | 6 | 40 | 120 | 7.5 | 2.2 | 40 | 3,500 | 特別注文 | ||
RSM-5SD4 | 60 | 8 | 32 | 8 | 50 | 150 | 11 | 3.7 | 50 | 6,000 | 付 | ||
RSM-6SD4 | 70 | 8 | 40 | 9 | 60 | 150 | 15 | 5.5 | 65 | 8,000 | 特別注文 | ||
RSM-7SD4 | 80 | 10 | 50 | 10 | 70 | 200 | 22 | 5.5 | 75 | 10,000 | 特別注文 | ||
RSM-8SD4 | 100 | 10 | 65 | 10 | 80 | 250 | 30 | 5.5 | 85 | 12,000 | 特別注文 | ||
RSM-10SD4 | 120 | 15 | 80 | 10 | 100 | 300 | 45 | 11 | 110 | 20,000 | 特別注文 | ||
RSM-12SD4 | 160 | 15 | 90 | 15 | 120 | 300 | 55 | 11 | 140 | 30,000 | 特別注文 |
ナックルスェージング
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 調製矢 | 装入装置 | |||||||||
φ | φ | φ | φ | φ | φ | ||||||||
FSM-3D2 | 12 | 3 | 12×22×45 | 2.2 | 5 | 5 | 400 | 特別注文 | 特別注文 | ||||
FSM-3D22 | 12 | 3 | 25×22×90 | 3.7 | 5 | 5 | 400 | 特別注文 | 特別注文 | ||||
FSM-5D2 | 25 | 3 | 45×46×90 | 5.5 | 25 | 25 | 900 | 特別注文 | 特別注文 | ||||
FSM-5D22 | 25 | 3 | 45×46×200 | 7.5 | 25 | 25 | 1,200 | 特別注文 | 付 | ||||
FSM-5D24 | 25 | 3 | 45×46×400 | 7.5 | 25 | 25 | 1,800 | 特別注文 | 特別注文 | ||||
FSM-8D2 | 42 | 3 | 75×75×300 | 22 | 40 | 40 | 3,500 | 特別注文 | 特別注文 | ||||
FSM-8D22 | 42 | 3 | 75×75×500 | 37 | 40 | 40 | 4,500 | 特別注文 | 特別注文 | ||||
FSM-10D2 | 90 | 6 | 100×75×300 | 40 | 60 | 10,000 | 特別注文 | 特別注文 | |||||
FSM-12D2 | 125 | 6 | 120×80×300 | 55 | 80 | 15,000 | 特別注文 | 特別注文 |
ロングダイス型
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 調製矢 | 装入装置 | ||||||||||
φ | φ | φ | φ | φ | φ | |||||||||
RSM-6S2L-300 | 32 | 3 | 55 | 50 | 300 | 15 | 8 | 4,500 | 無 | 特別注文 | ||||
RSM-8S2L-600 | 45 | 3 | 75 | 75 | 600 | 30 | 10 | 19,000 | 無 | 特別注文 | ||||
RSM-10S2L-900 | 50 | 5 | 95 | 95 | 900 | 45 | 15 | 11,000 | 無 | 特別注文 |
パイプ成形用
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | |
---|---|---|---|---|---|---|---|
パイプ | 調製矢 | 装入装置 | |||||
RSM-4S2T200 | 25-5 | 35×35×200 | 3.7 | 8 | 5,000 | 付 | 特別注文 |
RSM-5S4T350 | 50-10 | 45×350 | 5.5 | 50 | 8,000 | 付 | 特別注文 |
RSM-10S4T650 | 90-20 | 75×650 | 22 | 80 | 35,000 | 付 | 特別注文 |
RSM-15S4TM | 150-30 | 120×650 | 42 | 120 | 45,000 | 付 | 特別注文 |
RSM-25S4TM | 250-50 | 180×500 | 55 | 200 | 70,000 | 付 | 特別注文 |
S型テーパースェージング
形式 | 加工レンジ | ダイス寸法 巾×長 |
モーター kw | 加圧力 ton | 重量 kg | アタッチメント | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
パイプ | 丸棒(冷) | 丸棒(熱) | 調製矢 | 装入装置 | |||||||||
φ | φ | φ | φ | φ | φ | ||||||||
RSM-5S4L-2000 | 32 | 6 | 20 | 6 | 32 | 6 | 45 | 100 | 11 | 50 | 8,000 | 付 | 付 |
RSM-8S4L-3000 | 50 | 10 | 30 | 10 | 50 | 10 | 75 | 150 | 30 | 90 | 19,000 | 付 | 付 |
RSM-12S4L-3000 | 90 | 15 | 50 | 15 | 90 | 15 | 120 | 200 | 55 | 130 | 25,000 | 付 | 付 |
