ホーム > 製品紹介 > 直接圧延機、双ロール鋳造機、連続鋳造機、各種圧延機

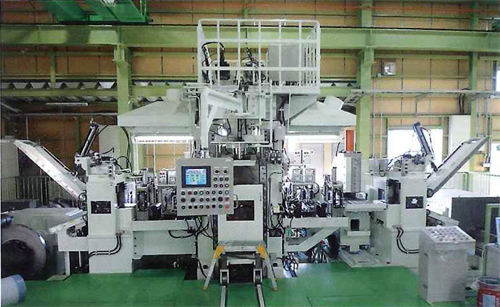

型式 | Type | 2/4RM-250DRR | 2/4RM-350DRR | 2/4RM-400DRR | 2/4RM-500DRR | 2/4RM-600DRR | |
---|---|---|---|---|---|---|---|
名称 | Name | 10 | 12 | 16 | 20 | 24 | |
ローラー寸法 控 Roller size 作業 |
next round of work | φ250×300 φ105×300 |
φ300×200 φ125×200 |
φ400×450 φ150×450 |
φ500×700 φ200×700 |
φ600×800 φ300×800 |
|
ローラー最大間隙 | Max.roll gap | 35 | 50 | 50 | 100 | 200 | |
素材寸法 推せん Recommended size of starting material |
2Hi | 2Hi | 25×200 | 30×300 | 40×350 | 50×500 | 100×700 |
4Hi | 4Hi | 1.5×200 | 1.5×250 | 1.5×300 | 1.5×400 | 1.5×600 | |
仕上がり Finish (4Hi) |
Cu | Cu | 0.07×100 | 0.1×150 | 0.15×200 | 0.3×400 | 0.5×600 |
SPC | SPC | 0.01×100 | 0.15×100 | 0.3×150 | 0.5×400 | 1×600 | |
SUS | SUS | 0.2×100 | 0.3×700 | 0.4×200 | 0.7×300 | 2×600 | |
圧延荷重 Ton | Load(Ton) | 100 | 150 | 200 | 400 | 600 | |
速度 m/min | Speed(m/min) | 150 | 150 | 200 | 200 | 200 | |
モーター kw | Motor(kw) | 37 | 55 | 110 | 300 | 450 | |
機械重量 | Weight(Ton) | 20 | 30 | 85 | 150 | 200 |
特徴 |
|
||||
---|---|---|---|---|---|
型式 | 2/4RM-55/125DR | ||||
ローラー寸法 | 2Hi φ150×200 4Hi φ55×200 φ125×200 |
||||
圧延寸法 |
|
||||
圧延速度 | 2~150m/min | ||||
圧延荷重 | 30Ton | ||||
動力 | 30KW+7.5KW×2 | ||||
機械寸法 | 6×4M | ||||
重量 | 8Ton |
型式 | Type | 2/4RM-25DRR | 2/4RM-50DRR | 2/4RM-75DRR | 2/4RM-104DRR | 2/4RM-125DRR | 2/4RM-150DRR | 2/4RM-216DRR | |
---|---|---|---|---|---|---|---|---|---|
名称 | Name | 1型 | 2型 | 3型 | 4型 | 5型 | 6型 | 8型 | |
ローラー寸法 控 Roller size 作業 |
round roll work roll | φ50×50 φ12 |
φ50×50 φ25 |
φ75×140 φ32 |
φ104×150 φ45×150 |
φ125×200 φ55×200 |
φ150×250 φ65×250 |
φ216×300 φ75×300 |
|
ローラー最大間隙 | Max.roll gap | 3 | 3 | 10 | 12 | 15 | 20 | 35 | |
素材寸法 推せん Recommended size of starting material |
2Hi | 2Hi | 2t×30W | 3×40 | 3×70 | 4×100 | 8×130 | 15×180 | 20×250 |
4Hi | 4Hi | 0.5×3W | 0.5×10 | 1×30 | 1.5×70 | 1.5×100 | 1.5×120 | 1.5×200 | |
仕上がり Finish (4Hi) |
Cu | Cu | 0.007×2 | 0.01×10 | 0.02×40 | 0.03×40 | 0.04×50 | 0.05×70 | ― |
SPC | SPC | 0.01×10 | 0.02×20 | 0.04×40 | 0.05×40 | 0.06×60 | 0.07×70 | ― | |
SUS | SUS | ― | ― | 0.1×30 | 0.1×30 | 0.1×40 | 0.15×70 | ― | |
圧延荷重 Ton | Load(Ton) | 2 | 5 | 7 | 15 | 20 | 40 | 80 | |
速度 m/min | Speed(m/min) | 6 | 10 | 40 | 80 | 120 | 120 | 150 | |
モーター kw | Motor(kw) | 0.4 | 1.5 | 5.5 | 11 | 15 | 22 | 45 | |
重量 | Weight(Ton) | 1 | 1.5 | 2.5 | 4 | 7 | 8 | 15 |
特徴 |
|
||||||
---|---|---|---|---|---|---|---|
型式 | 2/4RM-300/600DRRT | ||||||
ローラー寸法 | Wローラー φ300×700 Bローラー φ600×700 |
||||||
圧延寸法 |
|
||||||
圧延速度 | 0~250-500m/min | ||||||
圧延荷重 | 600Ton | ||||||
動力 | 450KW+150KW×2 | ||||||
機械寸法 | 25M×80M | ||||||
重量 | 約250Ton |
型式 | Type | 2/4RM-250DRR | 2/4RM-350DRR | 2/4RM-400DRR | 2/4RM-500DRR | 2/4RM-600DRR | |
---|---|---|---|---|---|---|---|
名称 | Name | 10型2/4段圧延機 | 12型2/4段圧延機 | 16型2/4段圧延機 | 20型2/4段圧延機 | 24型2/4段圧延機 | |
ローラー寸法 控 Roller size 作業 |
next round of work | φ250×300 φ105×300 |
φ300×200 φ125×200 |
φ400×450 φ150×450 |
φ500×700 φ200×700 |
φ600×800 φ300×800 |
|
ローラー最大間隙 | Max.roll gap | 35 | 50 | 50 | 100 | 200 | |
素材寸法 推せん Recommended size of starting material |
2Hi | 2Hi | 25×200 | 30×300 | 40×350 | 50×500 | 100×700 |
4Hi | 4Hi | 1.5×200 | 1.5×250 | 1.5×300 | 1.5×400 | 1.5×600 | |
仕上がり Finish (4Hi) |
Cu | Cu | 0.07×100 | 0.1×150 | 0.15×200 | 0.3×400 | 0.5×600 |
SPC | SPC | 0.01×100 | 0.15×100 | 0.3×150 | 0.5×400 | 1×600 | |
SUS | SUS | 0.2×100 | 0.3×700 | 0.4×200 | 0.7×300 | 2×600 | |
圧延荷重 Ton | Load(Ton) | 100 | 150 | 200 | 400 | 600 | |
速度 m/min | Speed(m/min) | 150 | 150 | 200 | 200 | 200 | |
モーター kw | Motor(kw) | 37 | 55 | 110 | 300 | 450 | |
機械重量 | Weight(Ton) | 20 | 30 | 85 | 150 | 200 |
名称 | 型式 | ロール寸法 | 圧延荷重 | 圧延寸法 | 速度 | モーター | 重量 | 機械寸法 |
---|---|---|---|---|---|---|---|---|
2型DR機 | 2/4DR-50S | φ63×100L | 5Ton | 0.05×35W(Cu) | 約3m/min | 0.4kw | 約180kg | 340×500×830 |
3型DR機 | 2/4DR-75S | φ70×125L | 10Ton | 0.1×60W(Cu) 0.2×60W(SPCC) |
約7m/min | 1.5kw | 約400kg | 700×600×1450 |
4型DR機 | 2/4DR-104S | φ104×140L | 27Ton | 0.1×70W(Cu) 0.2×70W(SPCC) |
約8m/min | 2.2kw | 約800kg | 700×1000×1550 |
5型DR機 | 2/4DR-125S | φ125×200 | 35Ton | 0.1×100W(Cu) 0.2×100W(SPCC) |
約9m/min | 3.7kw | 約1200kg | 1150×800×1750 |
6型DR機 | 2/4DR-152S | φ152×200L | 48Ton | 0.2×120W(Cu) 0.3×150W(SPCC) |
約6m/min | 7.5kw | 約2000kg | 1100×760×1600 |
8型DR機 | 2/4DR-216S | φ216×250L | 80Ton | 0.15×200W(Cu) 0.3×200W(SPCC) |
約8m/min | 15kw | 約3500kg | 1300×1000×2400 |
10型DR機 | 2/4DR-250S | φ250×250L | 100Ton | 0.3×200W(Cu) 0.5×150W(SPCC) |
約7m/min | 15kw | 約4500kg | 1500×1200×2500 |
12型DR機 | 2/4DR-300S | φ300×350L | 150Ton | 0.6×250W(Cu) 1.2×250W(SPCC) |
約10m/min | 22kw | 約10Ton | 3000×1200×2500 |
14型DR機 | 2/4DR-350S | φ350×400L | 200Ton | 0.8×300W(Cu) 1.4×300W(SPCC) |
約12m/min | 37kw | 約15Ton | 3500×1500×2500 |
名称 | 型式 | ロール寸法 | 圧延荷重 | 圧延寸法 | 速度 | モーター | 重量 | 機械寸法 |
---|---|---|---|---|---|---|---|---|
4型2段圧延機 | 2/4RM-105S | φ104×140L | 27Ton | 5t~0.2t 100W |
約18m/min | 1.5×2kw | 約900kg | 500×300×1300 |
5型2段圧延機 | 2/4RM-125S | φ125×203L | 35Ton | 8t~0.2t 130W |
約8m/min | 2.2×2kw | 約2400kg | 700×1500×1550 |
6型2段圧延機 | 2/4RM-150S | φ152×200L | 48Ton | 10t~0.2t | 約10m/min | 5.5×2kw | 約3500kg | 920×2400×2000 |
8型2段圧延機 | 2/4RM-220S | φ220×250L | 80Ton | 150W | 約10m/min | 7.5×2kw | 約9000kg | 1100×3500×2200 |
10型2段圧延機 | 2/4RM-250S | φ250×300L | 100Ton | 1.5t~0.5 200W |
約10m/min | 1.5×2kw | 約12000kg | 1300×4500×2400 |

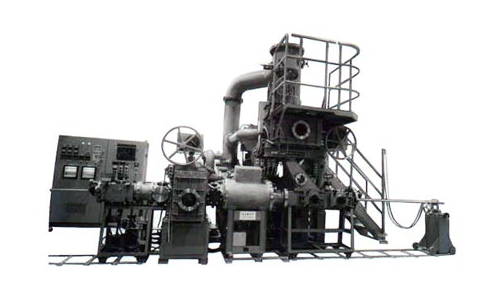

名称 | φ63真空機 | 4型真空機 | 6型真空機 | 12型2/4段真空機 |
---|---|---|---|---|
型式 | VIARM-63 | VIARM-100 | VIARM-150 | 2/4VIARM-300 |
真空度 | 1×10-3 | 1×10-3 | 1×10-5 | 1×10-5 |
ロール寸法 | φ63×100 | φ100×150 | φ150×200 | φ300×400 φ125×400 |
圧延寸法 | 5t×70以下 | 7t×100以下 | 15t×100以下 | 30t×250以下 |
炉 | max2000℃ | max2000℃ | max2000℃ | max2000℃ |
速度 | 3m/min | 5m/min | 8m/min | 12m/min |
圧延荷重 | 5Ton | 20Ton | 40Ton | 100Ton |
モーター | 1.5kw | 3.7kw | 11kw | 37kw |
重量 | 500kg | 2000kg | 5000kg | 30Ton |
名称 | 型式 | ロール寸法 | 圧延荷重 | スキュー角度 | 圧延寸法 | 速度 | モーター |
---|---|---|---|---|---|---|---|
5型2/4段圧延機 | 2/4RM125D | φ104×140L φ45×140 |
35Ton | 0~10度 | 8t~0.2t 130W |
8m/min | 2.2×2台 |
6型2/4段圧延機 | 2/4RM203D | φ125×203L φ55×203 |
48Ton | 0~10度 | 10t~0.2t 150W |
10m/min | 5.5×2台 |
10型2/4段圧延機 | 2/4RM250D | φ250×300 φ100×300 |
100Ton | 0~10度 | 15t~0.5t 200W |
10m/min | 11×2台 |
※溝圧延専用機です。圧下のパススケジュールをあらかじめ決めておけば自動で圧下、圧延出来ます。
通す溝の位置はランプ表示します。
名称 | 型式 | ロール寸法 | 圧延荷重 | 圧延寸法 | 速度 | モーター | 重量 | 機械寸法 |
---|---|---|---|---|---|---|---|---|
2型DR機 | 2/4DR-50S | φ63×100L | 3Ton | 6角以下 | 約3m/min | 0.2kw | 約100kg | 340×500×830 |
3型DR機 | 2/4DR-75S | φ70×125L | 5Ton | 8角以下 | 約7m/min | 1.5kw | 約400kg | 700×600×1450 |
4型DR機 | 2/4DR-104S | φ104×140L | 15Ton | 10角以下 | ~20m/min | 3.7kw | 約800kg | 700×1000×1550 |
5型DR機 | 2/4DR-125S | φ125×200L | 20Ton | C 12角以下 H 20角以下 |
~40m/min | 5.5kw | 約1200kg | 1150×800×1750 |
6型DR機 | 2/4DR-152S | φ152×200L | 30Ton | C 14角以下 H 31角以下 |
~30m/min | 7.5kw | 約2000kg | 1100×760×1600 |
8型DR機 | 2/4DR-216S | φ216×250L | 60Ton | C 19角以下 H 40角以下 |
~20m/min | 15kw | 約3500kg | 1300×1000×2400 |
10型DR機 | 2/4DR-250S | φ250×250L | 80Ton | C 24角以下 H 50角以下 |
~20m/min | 22kw | 約5000kg | 1500×1200×2500 |
12型DR機 | 2/4DR-300S | φ300×350L | 100Ton | C 29角以下 H 60角以下 |
~30m/min | 37kw | 8Ton | 3000×1200×2500 |
14型DR機 | 2/4DR-350S | φ350×400L | 150Ton | C 34角以下 H 70角以下 |
~30m/min | 55kw | 12Ton | 3500×1500×2500 |
※主として溝圧延機用、板用の粗圧延機として使用されています。
名称 | 10型3段圧延機 | 14型3段圧延機 | |
---|---|---|---|
型式 | 3RMG-250S | 3RMG-350S | |
ロール寸法 | φ250×600L | - | |
溝寸法 | 冷 | 24□~ | 30□~ |
熱 | 52□~ | 70□~ | |
圧延速度 | 30m/min | 30m/min | |
圧延荷重 | 50Ton | 80Ton | |
モーター | 35kw | 55kw | |
機械寸法 | 約1200×3000×1800 | 約1500×3500×2000 | |
重量 | 4500kg | 10000kg |

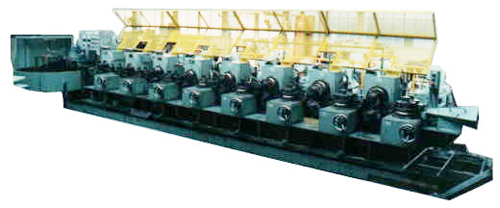

名称 | 3型10タンデム | 4型10タンデム | 6型16タンデム | 10型33タンデム | |
---|---|---|---|---|---|
型式 | 2RG-10-75DR | 2RG-10-100DR | 2RG-16-160DR | 2RG-33-250DR | |
用途 | 冷間溝圧延用 | 冷間溝圧延用 | 冷間又は熱 | 冷間 | |
ロール寸法 | φ75×50 | φ100×50 | φ160×80 | φ250×100 | |
圧延寸法 | 冷 | φ10又は7角以下 | φ13又は10角以下 | φ20又は14角以下 | φ33又は24角以下 |
熱 | - | - | φ44又は30角以下 | - | |
平均圧下率 | 14% | 14% | 14% | 14% | |
出口速度 | 50m/min | 80m/min | 130m/min | 150m/min | |
圧延荷重 | 3 | 5 | 20 | 45 | |
モーターkw×台数 | 3.7×10 | 7.5×10 | 22×16 | 7.5×33 | |
巻取径 | φ600 | φ600 | φ600 | φ600 | |
機圧面積 | 約2000×6000×1800 | 約2400×7000×2200 | 約2600×1200×3000 | 約4000×15000×35000 | |
重量 | 15Ton | 20Ton | 30Ton | 50Ton |
名称 | 4型5タンデム | 5型5タンデム | 8型5タンデム |
---|---|---|---|
型式 | 5TRM-104D | 5TRM-125D | 5TRM-200D |
用途 | 金属線用 冷間 |
金属線用 冷間 |
金属線用 冷間 |
ロール寸法 | φ104×200 | φ125×250 | φ200×350 |
圧延寸法 | 10角以下 | 12角以下 | 20角以下 |
平均圧下率 | 14% | 14% | 14% |
速度 | ~15m/min | ~15m/min | 20m/min |
圧延荷重 | 10Ton | 15Ton | 30Ton |
動力 | 2.2kw | 3.7kw | 5.5kw |
巻取ドラム寸法 | φ600 | φ600(8角以下) | φ600(8角以下) |
機床面積 | 約2000×4000 | 約2000×5000 | 約3000×8000 |
重量 | 6Ton | 10Ton | 25Ton |
名称 | 1型2/4段圧延機 | 2型2/4段圧延機 | 4型2/4段圧延機 | 6型2/4段圧延機 | 10型2/4段圧延機 | 14型2/4段圧延機 | 18型2/4段圧延機 | 24型2/4段圧延機 |
---|---|---|---|---|---|---|---|---|
型式 | 2/4RM-25DR | 2/4RM-50DR | 2/4RM-100DR | 2/4RM-150DR | 2/4RM-250DR | 2/4RM-350DR | 2/4RM-450DR | 2/4RM-600DR |
素材径 | φ1以下 | φ2.0以下 | φ4.0以下 | φ6.0以下 | φ12以下 | φ16以下 | φ18以下 | φ25以下 |
最大板巾 | 2.5 | 4.0 | 8.0 | 10 | 16 | 20 | 25 | 35 |
ロール寸法 2H | φ25×25 | φ50×50 | φ100×100 | φ160×200 | φ250×200 | φ350×350 | φ450×300 | φ600×400 |
ロール寸法 4HiW | φ12×25 | φ25×50 | φ45×100 | φ55×200 | φ95×200 | φ125×350 | φ150×300 | φ200×400 |
圧延精度厚 | ±0.001 | ±0.001 | ±0.001 | ±0.002 | ±0.003 | ±0.003 | ±0.005 | ±0.005 |
板巾 | ±0.05 | ±0.05 | ±0.1 | ±0.1 | ±0.1 | ±0.2 | ±0.5 | ±0.5 |
速度 | ~20m/min | ~60m/min | ~120m/min | ~150m/min | ~200m/min | ~200m/min | ~100m/min | ~100m/min |
圧延荷重 | 1 | 3 | 10 | 20 | 60 | 80 | 120 | 150 |
圧下方法 | スクリューダウン手動 | スクリューダウン手動 | スクリューダウン手動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 |
ジョイント | ユニバーサル | ユニバーサル | ユニバーサル | 歯車式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 |
モーター | 3.7Kw | 5.5Kw | 11Kw | 15Kw | 37Kw | 45Kw | 55Kw | 75Kw |
巻取機 | ボビントラバース | ボビントラバース | ボビントラバース | ボビントラバース | ボビントラバース | ボビントラバース | ボビントラバース | ボビントラバース |
機械寸法 | 約1000×2000×1800 | 約1200×2000×1800 | 約1600×2000×2000 | 約1800×3000×2000 | 約2200×4000×2400 | 約2500×5000×2800 | 約2800×5500×3000 | 約3500×5500×3200 |
重量 | 1200kg | 1500kg | 2000kg | 4800kg | 8000kg | 12000kg | 14000kg | 20000kg |
名称 | 2型3タンデム | 4型3タンデム | 6型3タンデム | 8型4タンデム | 10型3タンデム | 14型3タンデム | 20型3タンデム |
---|---|---|---|---|---|---|---|
型式 | 3TR-50-50-25 | 3TR-100-100-50 | 3TR-150-150-100 | 4TR-200-200-150-100 | 3TR-250-250-200 | 3TR-350-350-250 | 3TR-500-400-300 |
最大線径 | φ2.0以下 | φ4.0以下 | φ6.0以下 | φ8.0以下 | φ12以下 | φ16以下 | φ20以下 |
板巾 | 5mm以下 | 6mm以下 | 10mm以下 | 12mm以下 | 16mm以下 | 20mm以下 | 30mm以下 |
ロール寸法 第一 | φ50×50 | φ100×100 | φ150×150 | φ200×200 | φ250×200 | φ350×200 | φ500×300 |
ロール寸法 第二 | φ50×50 | φ100×100 | φ150×150 | φ200×200 | φ250×200 | φ350×200 | φ400×300 |
ロール寸法 第三 | φ25×50(4HiW) | φ50×100(4HiW) | φ100×150 | φ150×200 | φ200×200 | φ250×200 | φ300×300 |
ロール寸法 第四 | - | - | - | φ100×150 | - | - | - |
圧延精度 板厚 | ±0.002 | ±0.002 | ±0.002 | ±0.003 | ±0.003 | ±0.003 | ±0.004 |
圧延精度 板巾 | ±0.1 | ±0.1 | ±0.1 | ±0.15 | ±0.2 | ±0.2 | ±0.3 |
速度 m/min | ~50m/min | ~50m/min | ~100m/min | ~100m/min | ~150m/min | ~200m/min | ~200m/min |
圧延荷重 Ton | 3Ton | 10Ton | 20Ton | 40Ton | 60Ton | 80Ton | 150Ton |
圧下方法 | スクリューダウン手動 | スクリューダウン手動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 | スクリューダウン電動 |
ジョイント | ユニバーサル式 | ユニバーサル式 | ユニバーサル式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 |
巻取機 | ドラムトラバース | ドラムトラバース | ドラムトラバース | ドラムトラバース | ドラムトラバース | ドラムトラバース | ドラムトラバース |
モーター | 2.2Kw | 5.5Kw | 7.5Kw | 15Kw | 37Kw | 55Kw | 75Kw |
合計動力 kw | 約10Kw | 約20Kw | 約30Kw | 約70Kw | 約130Kw | 約200Kw | 約270Kw |
機床面積 | 約1000×3500×1800 | 約1800×6500×2200 | 約2400×7500×2200 | 約3000×11000×2400 | 約3200×10000×2400 | 約3500×11000×2500 | 約4000×16000×3000 |
重量 | 3500kg | 5000kg | 7000kg | 13000kg | 14000kg | 16000kg | 35000kg |
名称 | φ63 | 5型 | 6型 | 10型 | 16型 | 24型 |
---|---|---|---|---|---|---|
型式 | 2RP-63D | 2/4RP-125D | 2/4RP-160D | 2/4RP-250D | 2/4RP-400D | 2RM-600D |
板厚 | 0.2以下 | 1以下 | 1.3以下 | 2.0以下 | 3.2以下 | 4.8以下 |
板巾 | 90以下 | 150以下 | 200以下 | 250以下 | 400以下 | 600以下 |
ロール寸法 | φ63×100 | φ125×150 | φ160×200 | φ250×250 | φ400×400 | φ600×600 |
精度 | ±0.05 | ±0.05 | ±0.1 | ±0.15 | ±0.2 | ±0.3 |
圧延荷重 | 5 | 25 | 40 | 100 | 200 | 400 |
速度 | ~3 | ~5 | ~5 | ~10 | ~10 | ~10 |
ジョイント | 歯車式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 |
機械寸法 | 約500×600×1300 | 約1000×1500×1500 | 約1200×1800×1600 | 約2000×2500×2000 | 約2500×3500×2400 | 約2800×4000×3000 |
モーター | 0.75Kw | 3.7Kw | 11Kw | 30Kw | 45Kw | 75Kw |
重量 | 250kg | 1500kg | 3000kg | 12Ton | 20Ton | 35Ton |

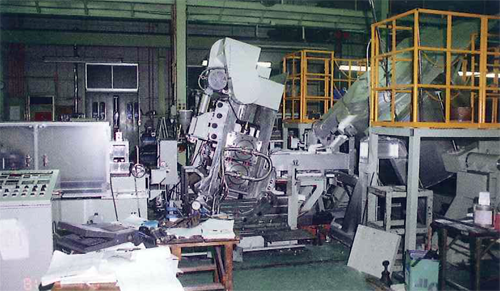

名称 | 8型直接圧延機 | 10型直接圧延機 | 16型直接圧延機 | 20型直接圧延機 | 24型直接圧延機 | 32型直接圧延機 |
---|---|---|---|---|---|---|
型式 | 2RMC-200D | 2RMC-250D | 2RMC-400D | 2RMC-500D | 2RMC-600D | 2RMC-800D |
板厚 | 8以下 | 10以下 | 12以下 | 12以下 | 12以下 | 12以下 |
板巾 | 200以下 | 200以下 | 400以下 | 600以下 | 600以下 | 1000以下 |
ロール寸法 | φ200×250 | φ250×250 | φ400×500 | φ500×700 | φ600×700 | φ800×1200 |
圧延荷重 | 60Ton | 100Ton | 200Ton | 300Ton | 500Ton | 800Ton |
速度 | ~2m/min | ~2m/min | ~3m/min | ~3m/min | ~5m/min | ~5m/min |
ジョイント | 歯車式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 | 歯車式 |
機械寸法 | 約1000×2000×2500 | 約1400×2500×2700 | 約1600×3000×2800 | 約2000×3500×3000 | 約2000×4000×3200 | 約2200×4500×3600 |
モーター | 15Kw | 22.5Kw | 55Kw | 75Kw | 100Kw | 150Kw |
重量 | 12Ton | 15Ton | 35Ton | 45Ton | 55Ton | 70Ton |
