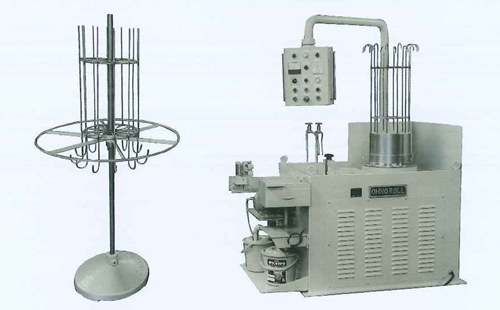

型式 | 1WD-170SU | 1WD-250SU | 1WD-350SU | 1WD-500SU | 1WD-300SU |
---|---|---|---|---|---|
ドラム寸法 | φ170 | φ250 | φ350 | φ500 | φ300×2個 |
線引寸法 | φ2.0~0.3 | φ3.0~0.5 | φ4.0~0.5 | φ8~10 | φ3.0~0.5 |
速度 | 3~30 | 5~40 | 8~70 | 10~80 | 4~120 |
引抜力 | 200kg | 250kg | 500kg | 1400kg | 300kg |
パスライン | 約1000mm | 約950mm | 約950mm | 約900mm | 約900mm |
重量 | 200kg | 350kg | 500kg | 1000kg | 300kg |
モーター | 2.2kw | 3.7kw | 7.5kw | 30kw | 7.5kw×2 |
機械寸法 | 約W1.0×L1.5×H1.3 | 約W1.1×L1.0×H1.5 | 約W1.5×L1.0×H1.5 | 約W1.2×L1.0×H1.8 | 約W2.5×L1.4×H2.2 |

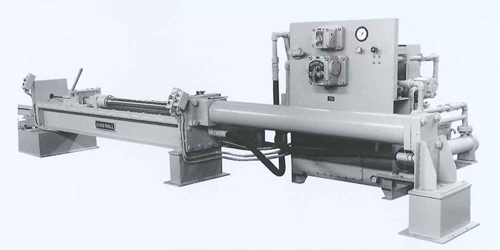

油圧式 | 機械式 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
1本引 | 3本引 | 5本引 | |||||||||
型式 | HB-50D | HB-150D | HB-300D | WDB-150D3 | WDB-350D3 | WDB-150D5 | WDB-350D5 | WDB-100 | WDB-500 | WDB-100D | WDB-250D |
引抜寸法 丸棒パイプ |
φ25 φ34 |
φ40 φ50 |
φ60 φ80 |
φ15 φ22 |
φ35 φ43 |
φ15 φ22 |
φ35 φ43 |
φ8 φ15 |
φ15 φ22 |
φ25 φ34 |
φ35 φ42.7 |
速度m/min | 0~15 | 0~5 | 0~5 | 0~30 | 0~20 | 0~30 | 0~30 | 0~10 | 0~15 | 0~20 | 0~15 |
引抜力 Ton | 5 | 15 | 30 | 15 | 30 | 15 | 50 | 1 | 5 | 10 | 25 |
標準ベンチ長さ m | 5 | 3 | 2 | 10 | 10 | 10 | 10 | 5 | 10 | 10 | 10 |
動力 kw | 15 | 15 | 30 | 90 | 150 | 110 | 240 | 22 | 15 | 45 | 90 |
機床面積 | 15M×3M | 10M×3M | 5M×3M | 2.5M×24M | 3M×24M | 3M×24M | 5M×24M | 1.5M×7M | 1.9M×12M | 2M×12M | 2.2M×13M |
重量 Ton | 10 | 8 | 12 | 12 | 30 | 25 | 50 | 2 | 5 | 11 | 20 |
